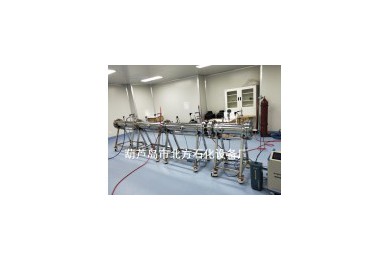

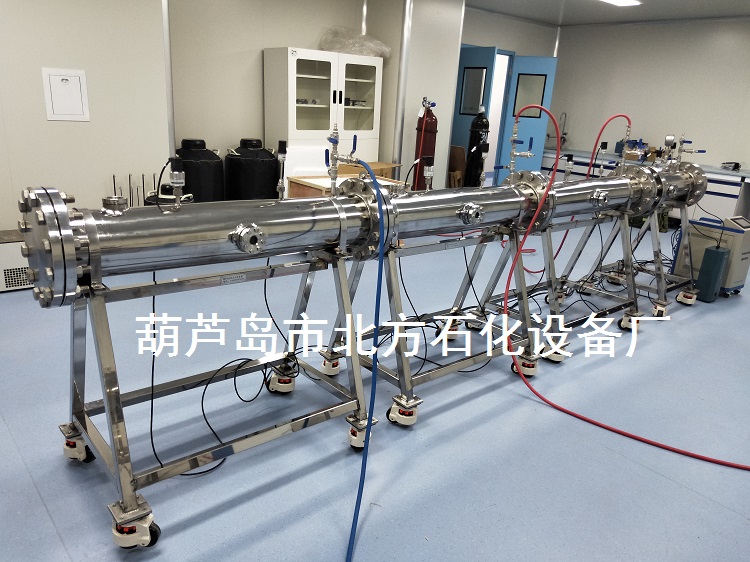

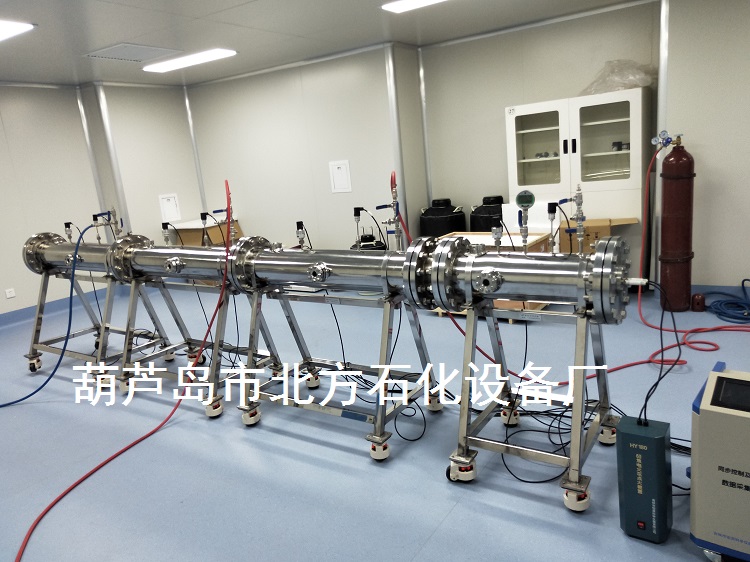

4.5m激波管可燃?xì)怏w爆炸/爆轟測試實驗裝置2mpa

產品描述

一、激波管氣體爆炸測試裝置技術參數

 1、激波管氣體爆炸測試裝置材質為不銹鋼304。

 2、激波管規格為φ219mm=4450mm；一個氣室段（點火段）為φ219mm=700mm，一個雙夾膜段為φ219mm=150mm，三個測試段φ219mm=1200mm。

 3、爆炸測試壓力1.1MPa，設計壓力2MPa。

 4、真空度為0.06MPa。

5、爆炸測試氣體為甲烷。

6、氣室段（點火段）和測試段上各設有一組φ30-φ50的觀察窗口，用做測試過程中觀測氣體燃燒爆炸過程的沖擊云霧和燃燒爆炸的過程，用攝像、影圖錄像。

7、氣室段和測試段上各設有一套高速爆炸壓力傳感器和一套高速爆炸溫度傳感器，用于爆炸測試瞬間的數據采集。

8、在氣室段（點火段）前端設有60焦電火花點火裝置，用于點火爆炸測試。

9、采用同步控制及多通道數據采集系統。

10、供氣系統由甲烷氣瓶、空氣氣瓶組成。

11、測試裝置可進行任意組合測試段實驗。



二、激波管氣體爆炸測試裝置HY180 60J電火花點火裝置技術參數

1. 點火方式：連續脈沖回路放電，放電頻率100Hz

2. 點火電壓：15 KV

3. 火花能量：1～60J

4. 電極間距：1～8mm

5. 反應速度：小于20ms

6. 環境溫度：15～35℃

7. 環境濕度：30%～80%RH

8. 電源：AC220V  50Hz±10%

9. 功率：小于200W

三、激波管氣體爆炸測試裝置同步控制及多通道數據采集系統技術指標

1、控制方式：主/從兩種工作方式，可無線遙控，實現人機分離

1.1.   主工作方式：接收到無線遙控信號后，自動啟動同步輸出，包括噴塵、延遲點火、外觸發等，自動同步采集8個通道數據，并存儲 到數據文件，可同時輸出同步外觸發信號（觸發高速相機等外部儀器設備）。

1.2.   從工作方式：接收到外觸發信號后，自動同步采集8個通道數據并存儲到數據文件。

1.3.   同步觸發最小延時：最小延遲時間穩定，且不大于150uS

2、噴塵點火控制系統：具有噴塵后延時點火功能。

2.1噴塵壓力：0-4MPa（表壓）

2.1延遲點火時間：0-5000ms

3、鍵盤顯示：7寸彩色電容觸摸屏顯示

4、數據采集系統：同步采集8 路信號，自動存儲到數據文件，并可將數據轉存到EXCEL。

4.1同步控制及數據采樣單元：

4.2采樣間隔：0.2ms （8通道同步采集），采樣深度：4s；

4.3輸入/輸出端口：

4.3.1: 輸入端口：1個；外部觸發輸入接口（5V TTL電平，高電平有效，從工作方式數據采集觸發）

4.3.2：輸出端口：4個，用于同步或延遲啟動外部設備

端口1：即時啟動外部噴塵系統（同步控制時間起點）

端口2： 延遲時間0～4000ms，用于同步或延遲啟動點火系統

點火時間：1～1000ms

化學點火：（直接驅動）

脈沖點火：（5V TTL電平輸出，高電平有效）

端口3：延遲時間0～4000ms，用于同步或延遲啟動外部抑爆系統

端口4：延遲時間0～4000ms，用于同步或延遲啟動外部高速相機

4.4傳感器輸入口：配置8個傳感器輸入口，每個傳感器輸入口可對傳感器提供DC24V，50mA供電，并可設置為電壓信號或電流信號。

4.5 爆炸測試傳感器

4.5.1爆炸壓力傳感器

爆炸壓力檢測范圍：-0.1～4MPa   分辨率：0.001MPa

精度：0.25%FS    響應時間：小于1Ms    工作壓力：10MPaMAX

4.5.2 高速火焰溫度傳感器

火焰溫度檢測范圍：0～1200℃分辨率：1℃

精度：0.25%FS     響應時間：小于1Ms     工作壓力：6MPaMAX

4.5.3 高速火焰光電傳感器

火焰光檢測范圍：0-3000  unit    分辨率：1unit

響應時間：小于5us    工作壓力：6MPaMAX

瞬間耐溫：2000℃

4.6 環境要求

4.6.1環境溫度：15～35℃

4.6.2環境濕度：30%～80%RH

4.7電源：AC220V±10％50Hz±2Hz     功率：小于500W
