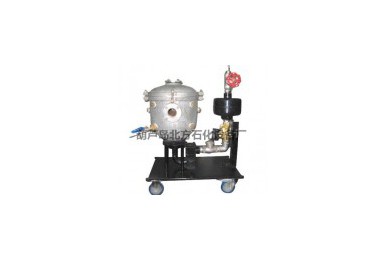

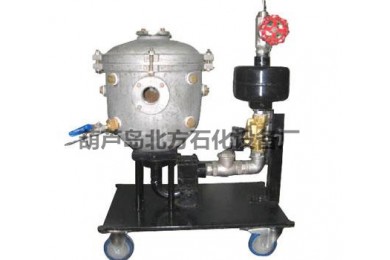

20L容器罐粉塵爆炸實驗裝置

產品描述

1、爆炸實驗裝置由爆炸容器罐、自動噴粉點火系統、觀測窗口、進氣排氣抽真空管路、傳感器、數據采集系統、可調點火器、爆破片安全裝置組成。



1.1爆炸容器罐材質為不銹鋼S30408，容積為20L。



1.2爆炸容器罐承耐爆炸沖擊壓力20dtm（10–80ms）,承耐爆炸火焰溫度1200℃（10–80ms）。高透光率、高透明度，進行光學試驗和高速攝像。



1.3爆炸罐體安裝進氣排氣抽真空管路，真空度0.95atm。



1.4罐體上部中心部位安裝可調點火器點火電極，通過高壓放點產生火花，點燃爆炸罐體內粉塵。



1.5爆炸罐體上安裝8套傳感器， 4套壓力傳感器，4套爆炸火焰溫度傳感器，連接多通道同步數據采集系統，數采系統連接電腦。



2.自動噴粉點火控制系統由控制柜和遠程觸摸屏組成。



2.1爆炸容器罐底部安裝1套噴粉系統，噴粉系統連接自動控制柜，控制柜連接遠程觸摸屏，在觸摸屏上操作調整技術參數，確認后啟動噴粉點火爆炸。



2.2觸摸屏可遠離爆炸試驗現場操作噴粉點火爆炸。



2.3噴粉點火技術參數選擇確定條件具備，此時按下啟動，即進行裝置爆炸實際測試試驗運行。



3、爆炸容器左端面中心位置安裝點火器點火電極，電火花點火，點火能量可調節。



3.1輸入電壓：220V±10%，50/60HZ。



3.2點火頭耐溫：1300℃。



3.3點火頻率：4-20次/S（可調）



3.4火花能量：35MJ-100J（可調）



3.5點火時間分為0.5s、1s、2s、3s，按試驗需要選擇。



4、高速爆炸壓力傳感器4套，分布安裝在爆炸容器罐體上。



4.1防光壓阻式壓力傳感器。



4.2量程：0-5MPa。



4.3固有頻率：大于400K



4.4特點：耐2000℃瞬態高溫，防光干擾設計。



5、高溫火焰溫度傳感器4套分布安裝在爆炸容器罐上。



5.1快響應熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點。



5.2可以直接測量從0℃-1300℃范圍內的液體、蒸氣、氣體介質的流體以及固體表面的溫度。



5.3溫度范圍：0-1300℃，響應時間：微秒級。



6、高速火焰光電傳感器分布在爆炸容器罐體上。



6.1響應光譜：可見光450nm-980nm



6.2響應時間：≤10μs



6.3輸出阻抗：10kΩ



6.4工作電壓：4V



6.5信號輸出：TTL電平（火焰有、無）



6.6使用溫度：瞬時溫度可達2000℃



7、同步控制及多通道數據采集系統。



7.1是將動態信號采集、嵌入式總線、網絡通訊、模擬信號處理及計算機等多種技術融為一體的現代網絡化測試設備，它集信號調理、傳感器供電、數據采集、數據存儲為一體，通過TCP/IP協議與上位機進行通訊。直接聯接應變式傳感器、壓電式傳感器、ICP型傳感器，可完成速度、加速度、位移、力、壓力、溫度等物理量的信號采集。



7.2采用嵌入式網絡數據采集方式，可避免計算機軟硬件升級帶來的問題，有效的延長儀器的使用時間。



7.3通道數：并行8ch；



7.4A/D分辨率：16Bit；



7.5采集方式：連續、瞬態



7.6采樣率：200KHz/CH



7.7存儲深度（每通道）：海量（連續寫硬盤）256K樣點/CH（瞬態）；



7.8觸發方式（瞬態）：手動觸發、內觸發、外觸發、全通道觸發；



7.9濾波器（－3dB）：直通、低通1.5K-100K 程控可調；



7.10信號輸入類型：電壓V、電荷Q、ICP；



7.11通訊接口：RJ45以太網接口；



7.12橋壓2V-8V/5-20mA、恒流4mA/24V；



7.13供電：AC：220V/50Hz；



7.14支持軟件：PFM動態信號采集分析軟件



7.15      DAP瞬變信號采集軟件
