可視化含氫燃料爆炸演化動力學測試管道系統
產品描述

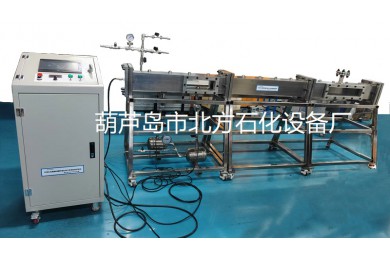

1、可視化含氫燃料爆炸演化動力學測試方形管道總長3m,由3節方形管道組成,每節1m,內截面100mm*100mm。
1.1 方形燃爆管道材質為不銹鋼S30408,采用精密機械加工制造。
1.2 燃爆管道沖擊壓力2 MPa。
1.3 燃爆管道可視化光學窗口玻璃透光率>93%,透射波長范圍185-4000nm,表面精度0.15nm,耐熱溫度1200℃。
2、首節燃爆管道長1m。
2.1 設置2個相對的矩形可視化光學窗口,兩側可視化光學與紋影系統聯用,可視部份100mm*300mm。
2.2 管道上設置4個M18*1.5螺紋孔,用作傳感器和閥門接口。
2.3 管道上2套噴粉(霧化)系統,實現200目以下粉末或液體噴射分散功能。
2.4 配氣系統:3路進氣配氣,2路為進氣樣品配氣,1路為空氣進氣,手動進氣配氣方式。
2.5 首節燃爆管道左端面中心位置設置點火桿電極。點火電極60mm-100mm。
3、中節燃爆沖擊測試管道長1m。
3.1 中節燃爆管道側面設置矩形可視化光學窗口,可視化部份尺寸100mm*500mm。
3.2 管道設置4個M18*1.5螺紋孔,用于安裝傳感器和其它用途閥門接口。
4、末節燃爆測試管道長1m。
4.1 燃爆測試管道正側面設置矩形可視化光學窗口,可視化部份尺寸100mm*500mm。
4.2 管道設置4個M18*1.5螺紋孔,用作傳感器接口和多用途閥門接口。
4.3 管道的中部上方設置圓形泄爆孔,泄爆孔開口面積φ40、φ30、φ20,實現可調泄爆面積功能。
5、噴粉(液霧)點火控制系統
5.1 在噴粉、噴霧點火控制系統觸摸屏上調節技術參數和啟動噴粉、噴霧點火功能,2組噴粉、噴霧系統可同時進行噴粉、噴霧,也可任何1組單獨進行噴粉、噴霧;當需要進行氣體燃爆時,可關停2組噴粉、噴霧控制程序后進行氣體點火燃爆測試。
5.2 可在控制柜觸摸屏上啟動噴粉、噴霧點火,也可采用遠程遙控啟動噴粉、噴霧點火。
5.3 噴粉、霧化開啟持續時間調節范圍1-6000ms。點火延長時間調節范圍1-5000ms。
5.4 點火器采用脈沖點火,光電耦合驅動,點火能量可調節,輸入電壓:220V+10%,50/60HZ,點火頭耐溫:1300℃,點火頻率:4-20次/s(可調),火花能量:35MJ-100J(可調),點火時間分為0.5s、1s、2s、3s。
6、高速爆炸壓力傳感器4套,分布安裝在燃爆管道上。
6.1 防光壓阻式壓力傳感器。
6.2 量程:0-5MPa。
6.3 固有頻率:大于400K
6.4 特點:耐2000℃瞬態高溫,防光干擾設計。
7、高溫火焰溫度傳感器4套分布安裝在燃爆管道上。
7.1 快響應熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點。
7.2可以直接測量從0℃-1300℃范圍內的液體、蒸氣、氣體介質的流體以及固體表面的溫度。
7.3 溫度范圍:0-1300℃,響應時間:微秒級。
8、多通道數據采集系統。
8. 1是將動態信號采集、嵌入式總線、網絡通訊、模擬信號處理及計算機等多種技術融為一體的現代網絡化測試設備,它集信號調理、傳感器供電、數據采集、數據存儲為一體,通過TCP/IP協議與上位機進行通訊。直接聯接應變式傳感器、壓電式傳感器、ICP型傳感器,可完成速度、加速度、位移、力、壓力、溫度等物理量的信號采集。
8.2 采用嵌入式網絡數據采集方式,可避免計算機軟硬件升級帶來的問題,有效的延長儀器的使用時間。
8.3 通道數:并行8ch;
8.4 A/D分辨率:16Bit;
8.5 采集方式:連續、瞬態
8.6 采樣率:200KHZ/CH
8.7 存儲深度(每通道):海量(連續寫硬盤)256K樣點/CH(瞬態);
8.8 觸發方式(瞬態):手動觸發、內觸發、外觸發、全通道觸發;
8.9 濾波器(-3dB):直通、低通1.5K-100K 程控可調;
8.10 信號輸入類型:電壓V、電荷Q、ICP;
8.11 通訊接口:RJ45以太網接口;
8.12 橋壓2V-8V/5-20mA、恒流4mA/24V;
8.13 供電:AC:220V/50Hz;
8.14 支持軟件:PFM動態信號采集分析軟件;
8.15 DAP瞬變信號采集軟件。
